인젝션펌프와 노즐이 전부인 기계식 분사시스템과 달리
커먼레일 시스템은 좀 더 다양한 부품들로 구성됩니다.

인젝션 펌프와 노즐이 전부인 기계식 분사시스템과 달리 커먼레일 시스템은좀더 다양한 부품들로 구성됩니다.
그중에 가장 핵심인 부품을 몇가지 나열하면 아래 그림과 같습니다.

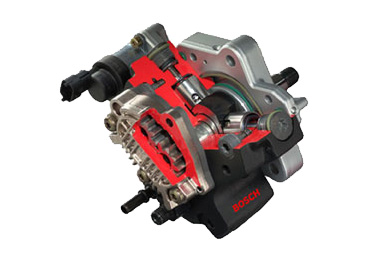

고압펌프

고압펌프는 저압펌프로부터 연료를 받아 고압으로 얍력을 형성시켜 Rail로 송출하는 역할을 담당합니다. 사진상의 고압펌프 후면에는 기계식 저압펌프가 일체로 되어있지만 연료탱크에 저압모터가 별도로 설치되어 있는 경우도 있습니다.

그림은 보쉬의 CP-3 고압펌프로 펌프의 흡입구에 연료량 조절 솔레노이드가 설치되어 있는 구조입니다.

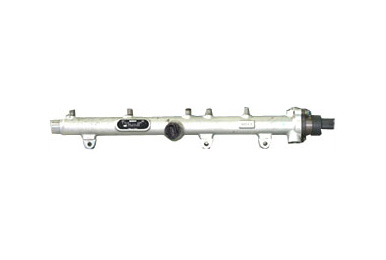

어큐물레이터 (커먼레일)

커먼레일이라 불리는 저장소는 고압펌프로부터 압출된 연료를 송출받아 일정한 압력을 유지ㆍ저장 시키는 공간입니다.

압력의 유지를 위해 전기적으로 작동하는 조절 밸브가 장착되어 있습니다. 또한 압력센서가 장착되어 현재 압력신호를 컴퓨터로 보내 압력조절 밸브를 컨트롤합니다.

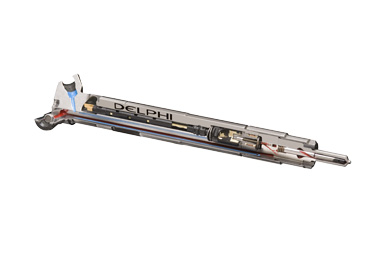

인젝터

인젝터는 레일에서 저장되어 있는 고압의 연료를 송출받아 컴퓨터의 전기적인 신호를 받고 엔진 내부의 연소실로 분사하는 장치입니다.

기존의 기계식 인젝터와 달리 전기신호로 작동되며 연소실에 직접 노출되는 구조로 설치되어 있기때문에 주기적인 관리가 요구되는 부품입니다.
