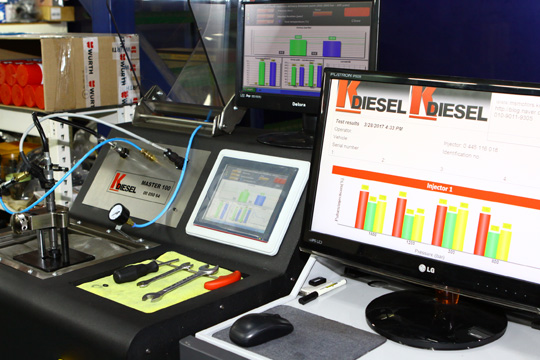

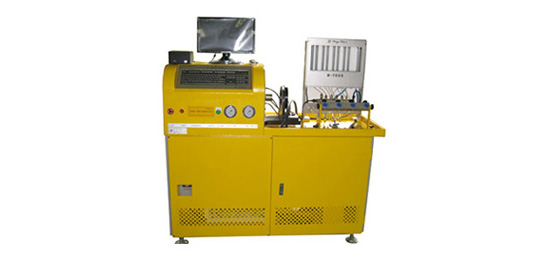

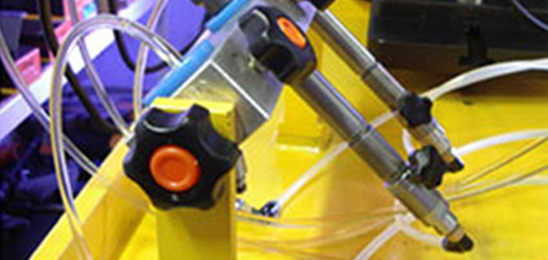

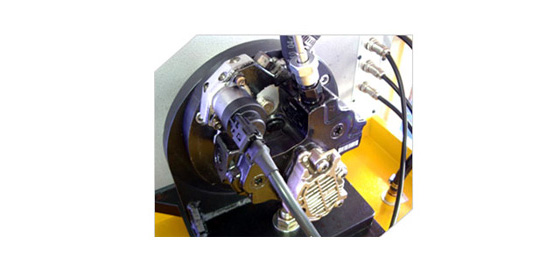

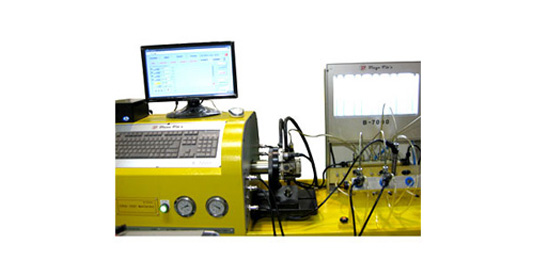

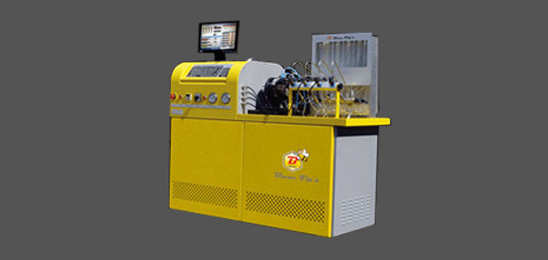

K- diesel 테스트 머신

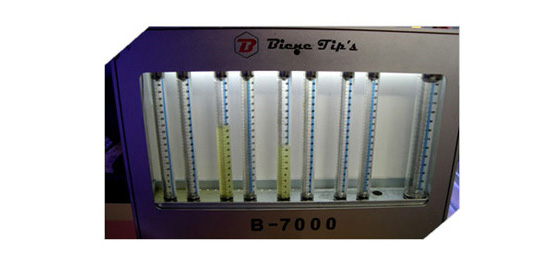

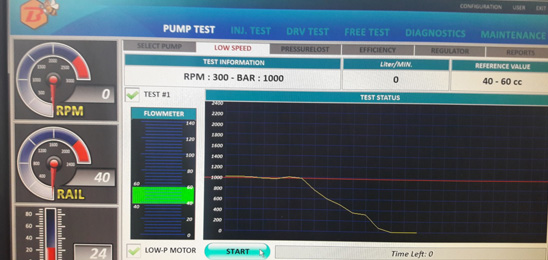

기존의 비이커 타입의 유량검출 방식이 아닌 정밀 유량센서 방식으로 미세한 유량의 측정이 가능하며 단순히 인젝터의 분사량이나 백리크량의 측정이 아닌 인젝터 구동시의 정확한 분사가 이뤄지는지에 대한 인젝터 구동성능의 확인이 가능한 테스트 머신

각각의 부하별 분사량의 측정과 측정시의 인젝터 구동성능이 함께 표출되며 작동전류 그래프 제공

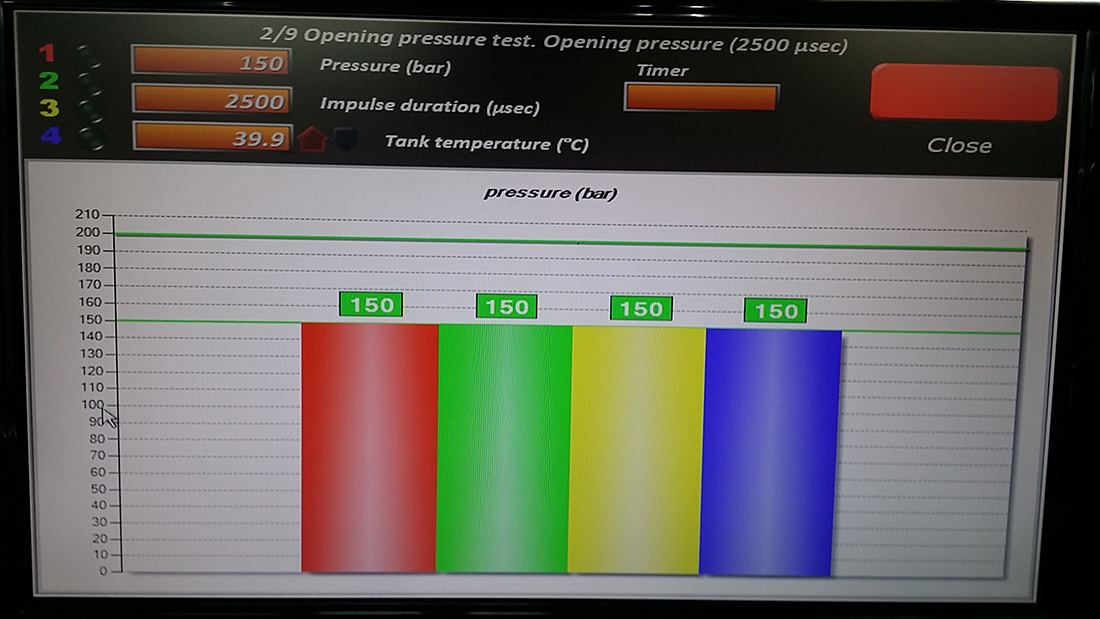

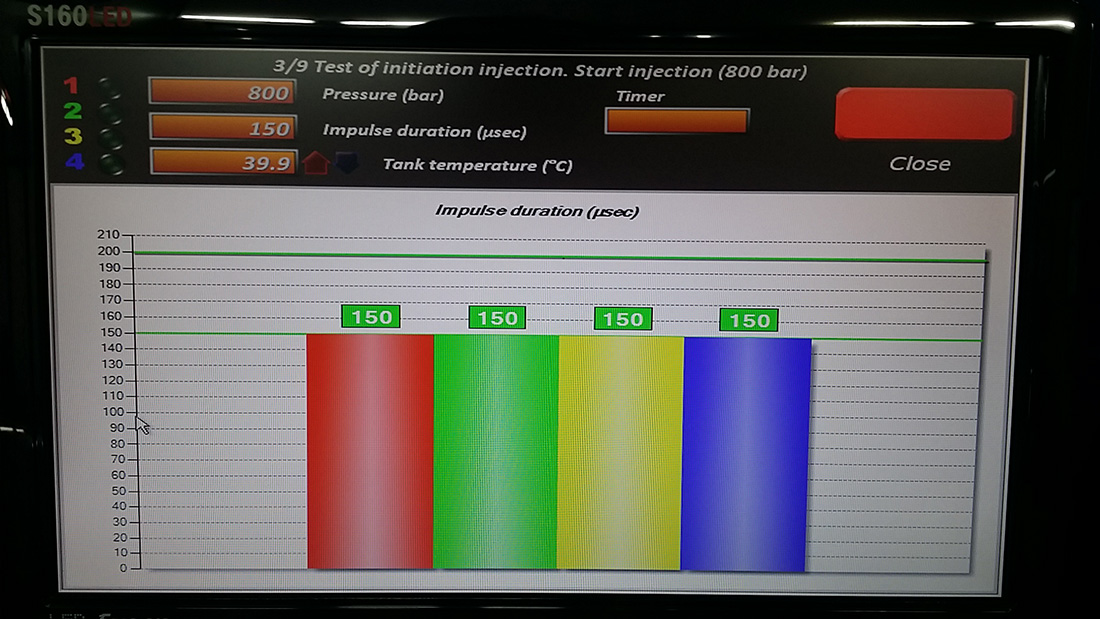

분사 개시압력의 측정

기존의 구형의 테스트 머신으로는 자동으로 테스트를 수행할 수 없어 수동모드로 분사개시압력을 측정해야 하고 측정량이 극소량으로 검출되기때문에 정확한 측정이 어려웠으나 정밀한 유량센서의 적용으로 극소량으로 분사되는 분사개시압력의 측정이 가능

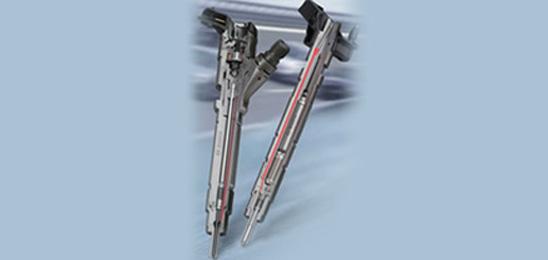

인젝터 최소 구동시간의 표출

작업자에 의해 조정되고 조립과정을 거친 인젝터가 부드럽게 움직이며 적은 기동력으로도 구동될 수 있는지에 대한 검사는 인젝터 내부의 각각의 부품들이 원활하게 움직이는지를 검사하는 기능으로 기존의 테스트머신에서는 수행할수 없었던 기능이 적용됨

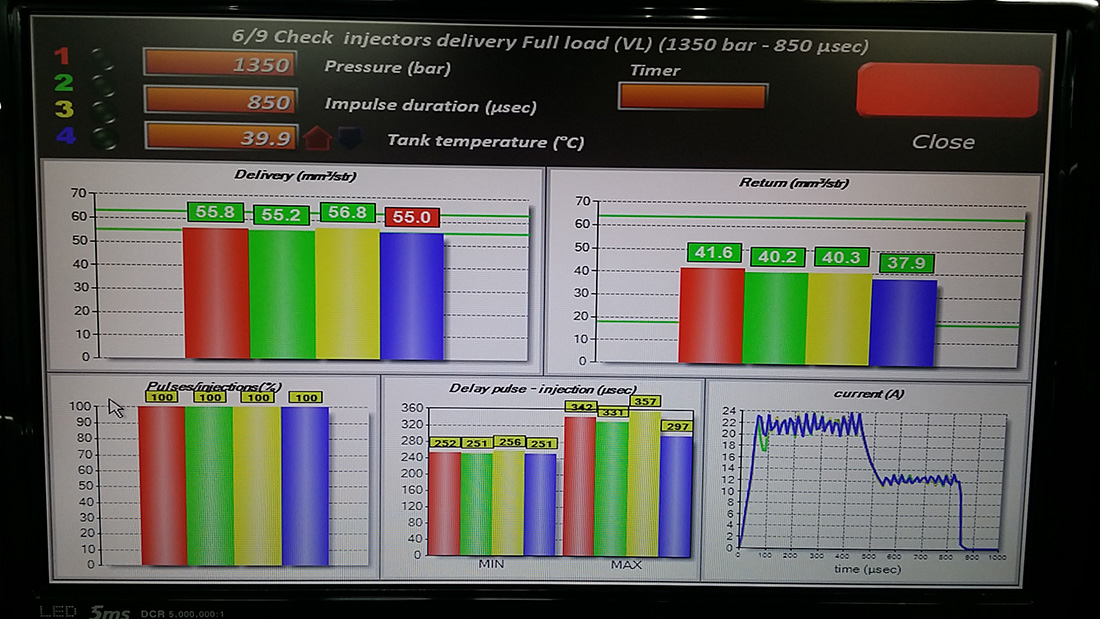

최대부하시의 분사량 측정

최대 부하시의 인젝터 유량을 측정하고, 측정시 백리크량을 함께 표출

화면 하단에 인젝터 작동시의 구동성능이 함께 표출되며 정확하게 구동되고 있는지, 정확한 구동과 함께 적정유량이 나타나는지를 함께 표출

전류 파형을 통해 인젝터 구동소자의 이상유무 확인

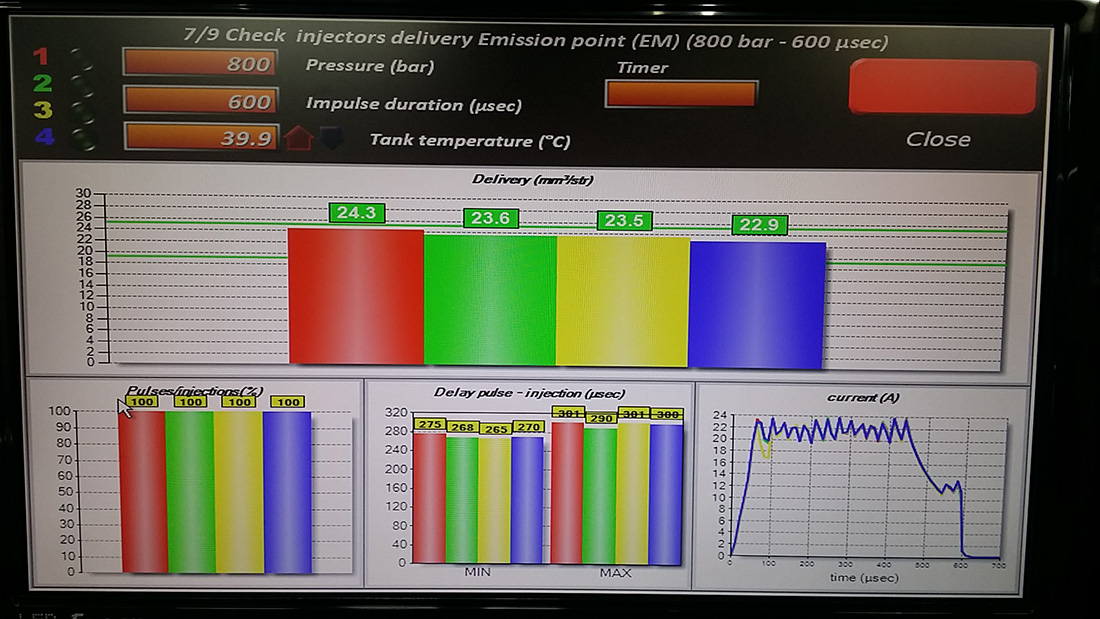

중부하 구간의 분사량 측정

중부하 구간의 인젝터 분사량과 구동성능을 표시하며 화면하단에 인젝터의 구동성능을 함께 표출. 전류그래프 파형을 통해 인젝터 구동소자의 이상유무 확인

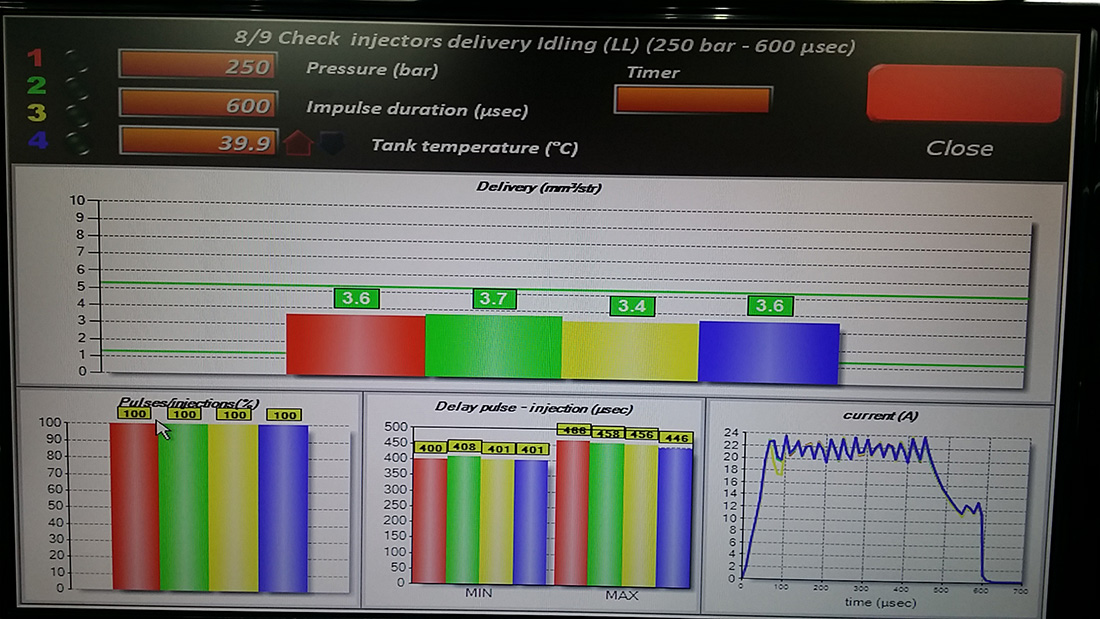

공회전 구간의 분사량측정

인젝터 테스트시의 공회전 분사량과 인젝터의 구동성능을 함께 표출

인젝터 테스트시의 공회전 분사구간은 실차에서의 공회전 안정성과 엔진의 안정적인 공회전 유지에 미치는 영향이 제일 큰 요소로 공회전 분사구간에서의 인젝터 구동성능과 분사량은 인젝터 구동테스트에서의 중요한 구간으로 반드시 구동성능의 안정화가 절대적으로 필요함

공회전 분사량의 측정과 더불어 인젝터의 구동성능을 함께 표출

전류그래프를 통해 인젝터 구동소자의 이상유무 확인

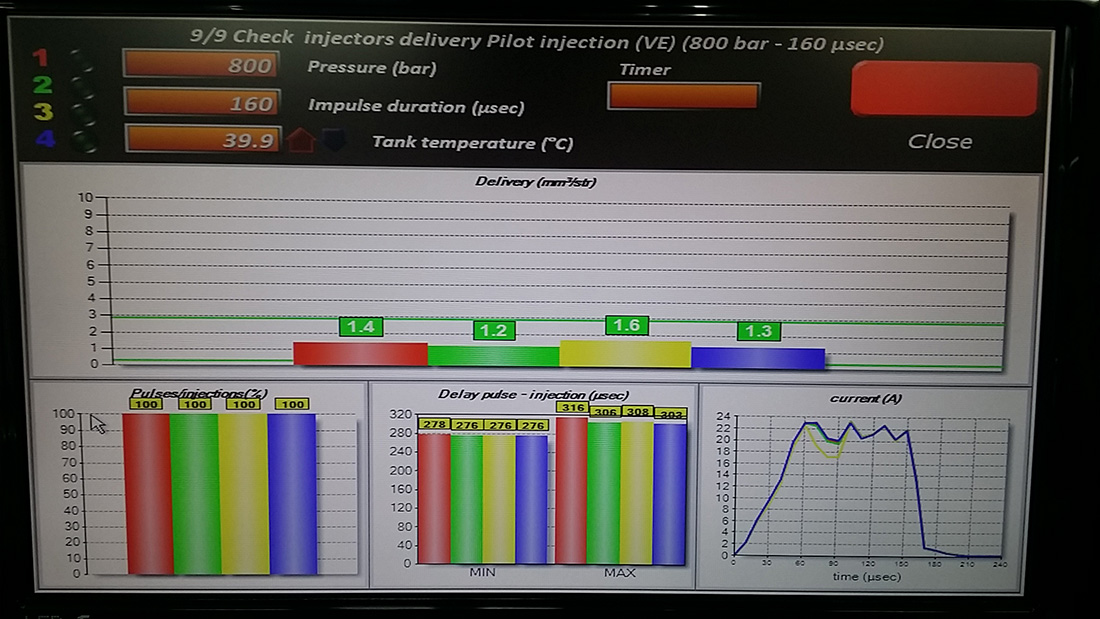

파일럿 분사량 측정

테스트 구간으로써 인젝터의 구동성능은 그 어떤 구간에서의 테스트 보다도 가장 중요한 점검항목이다.

파일럿 분사구간의 테스트에서 구동성능의 안정성과 분사량이 불안정한 인젝터라면 인젝터 전체의 오버홀을 다시 수행해야 할만큼 가장 중요한 테스트 구간

파일럿 분사량과 구동성능을 함께 표출

인젝터 소자의 이상유무를 확인

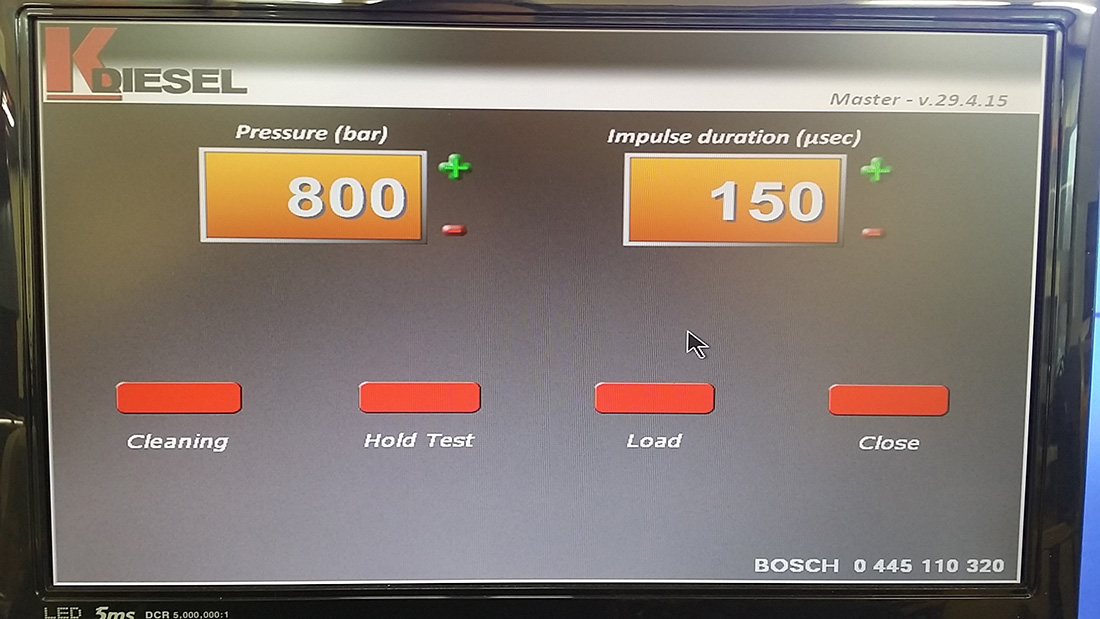

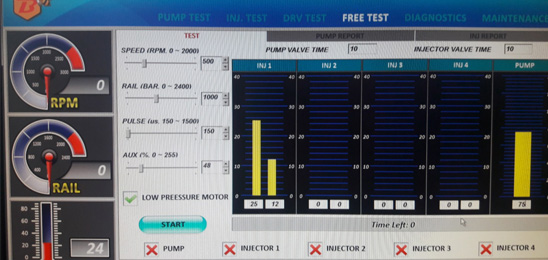

수동모드의 인젝터 테스트

인젝터 품번별로 자동화 되어있는 조건 이외에 의심이가는 구간에서의 수동으로 인젝터 구동압력과 구동시간을 설정하여 무한반복 테스트가 가능

이때의 인젝터 구동성능과 분사량을 표출하고 전류그래프로 인젝터 구동소자의 이상유무를 확인

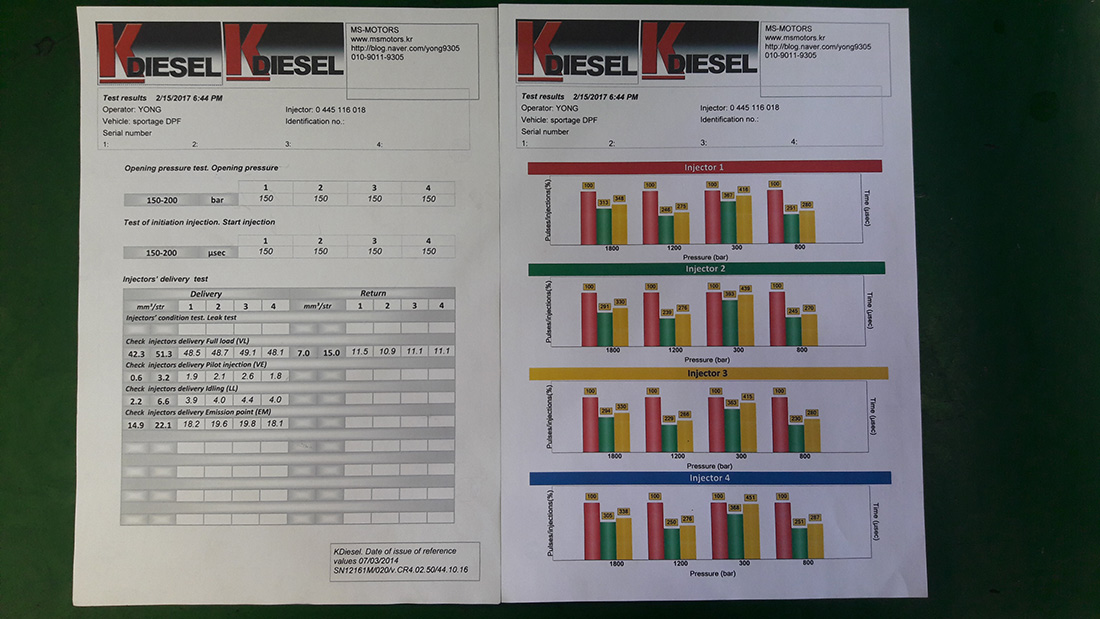

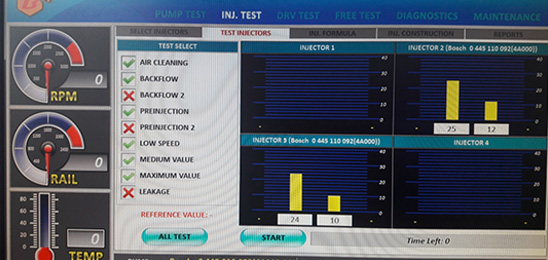

테스트 리포트

하나씩 테스트한 결과물을 4개까지 한 화면에 표출

각각의 인젝터 테스트 결과를 비교하고 , 인젝터의 분사량과 구동성능을 함께 제공
